产品参数:
循环加热型空气源热泵DKFXRS-15II |
普通型名义工况 |
额定输入功率 |
W |
4300 |
额定制热量 |
W |
19500 |
额定电流 |
A |
8.2/7.9/7.7 |
低温型名义工况 |
额定输入功率 |
W |
4150 |
额定制热量 |
W |
15400 |
额定电流 |
A |
7.6 |
电源 |
|
380V/3N~/50Hz |
最大输入功率/电流 |
W/A |
6300/11.5 |
额定循环水流量 |
L/h |
3500 |
机组内置水泵扬程 |
mH2O |
- |
机组进出水口压差 |
Kpa |
35 |
工作范围 |
℃ |
-10℃~45℃ |
最高出水温度 |
℃ |
60 |
制热水量(40℃温升) |
L/h |
430 |
外形尺寸(长×宽×高) |
mm |
890×760×880 |
防水等级 |
|
IPX4 |
防触电保护等级 |
|
I |
机组噪声 |
dB(A) |
56 |
循环水管 |
管径 |
mm |
DN25 |
管口连接 |
mm |
丝接 |
机器重量(约) |
Kg |
180 |
压缩机 |
型式 |
|
全封闭涡漩式 |
品牌 |
|
知名品牌 |
启动方式 |
|
直接启动 |
蒸发器 |
型式 |
|
亲水铝箔套铜管 |
数量 |
片 |
1 |
冷凝器 (加热器) |
型式 |
|
高效换热器 |
数量 |
只 |
1 |
接口 |
mm |
DN25/内丝 |
控制器 |
单片机控制 |
安全保护类型 |
高/低压、排气高温、防冻、压缩机过热/过电流、逆缺相等保护 |
风机 |
功率 |
W |
250 |
个数 |
只 |
1 |
冷媒 |
系统数量 |
只 |
1 |
冷媒名称 |
|
R22/R417a |
注:1.普通型名义工况:环境干球温度20℃,湿球温度15℃,初始水温15℃,终止水温55℃。 2.低温型名义工况:环境干球温度7℃,湿球温度6℃,初始水温9℃,终止水温55℃。 3.最大功率工况:环境干球温度43℃,湿球温度26℃,进水水温55℃。 执行GB/T 21362-2008《商业或工业用及类似用途的热泵热水机》国家标 |
技术特点:
循环加热型热泵产品 1.产品用途 空气源热泵热水机是目前世界上最节能安全环保利用新能源的制热水设备,是替代燃油、燃煤、燃气锅炉和电热水器的理想设备。机组主要用于制取最高水温为60℃(特种冷媒最高可达65℃)的生活、生产或采暖用热水。机组使用的环境条件:干球温度-10~45℃、相对湿度0~100%。 机组可广泛应用于招待所、酒店、宾馆、美容美发店、健身馆、浴室桑拿、家庭、小区、学校、医院、职工宿舍、公寓、别墅、游泳池、养殖场、温室、温泉、生产企业等场所,可单独使用,也可集中使用。 2.产品工作原理 机组制冷剂循环由压缩机、蒸发器、冷凝器和膨胀阀/毛细管四大主要部件组成,通过让制冷剂不断完成蒸发(吸取环境中的热量)→压缩→冷凝(放出热量)→节流→再蒸发的热力循环过程,从而将环境里的热量转移到水中;水箱与热泵之间通过循环水泵把冷水加热成55℃高温热水,制热水高效节能。 热泵工作时,机组通过压缩机消耗少量电能Q1驱动制冷剂在蒸发器中吸收空气能量Q2;通过工质循环在冷凝器(水加热器)中进行放热Q3,实验与应用证明Q3=Q1+Q2,由此可以看出,热泵输出的能量Q3为压缩机所耗的功Q1与热泵从环境中吸收的热量Q2之和;额定工况时Q2≥3.6Q1,进而Q3≥4.6 Q1;因此,采用热泵热水机组可以节约大量的电能。工作原理图见图1。

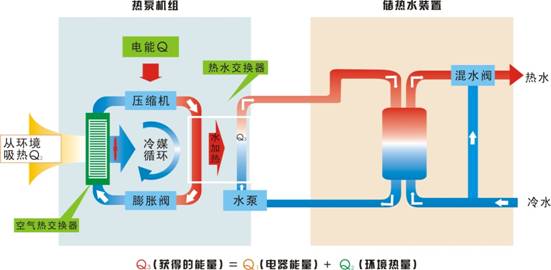

图1、 循环加热式空气源热泵热水机工作原理图 3.产品应用原理 空气源热泵热水机水加热系统主要由空气源热泵热水机、保温热水箱、水泵、阀门、水管路及控制系统等组成。 加热过程分为自动加热过程和自动恒温过程。 自动加热运行:水箱低水位或定时补水时,冷水补进水箱,机组启动加热,当水箱水位达到设定值,自动加热到设定水温后停止加热。 自动恒温运行:加热结束停机后,由于回水、补水及温降等原因,水箱内的水温达到恒温条件,系统启动进入自动恒温运行。 水箱温度可通过线控器在30~60℃范围内自由设定。
天舒空气源热泵产品结构 压缩机

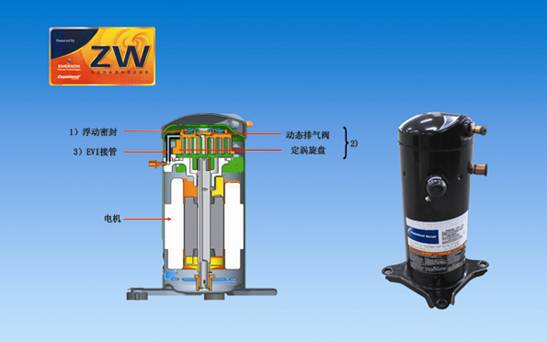

天舒使用谷轮ZW系列的压缩机:它的独特设计优点: 1)浮动密封—专门设计适应高压比 2)动态排气阀—专门设计适应高压差 3)EVI接管定涡旋盘电机—控制安全排气温度 天舒热泵工程机采用热泵热水专用的谷轮压缩机。 空气能热水器的压缩机相当人的心脏,负责整台设备动力提供与运行。而工程机中优以谷轮的ZW系列最佳,它采用创新“Scroll HeatingTM”技术,与传统电热或燃烧加热相比,降低70%的能源消耗,专为全季节制热运行设计:43℃~—20℃的环境温度,能可靠运行热泵并提供65℃热水。独特的涡旋设计,喷气增焓,独特涡旋及浮动密封设计,高强度电机。与传统热泵技术相比,高达40%的热量提高,是高效热水制取解决方案。 |
